トランス／関連製品

特殊トランス

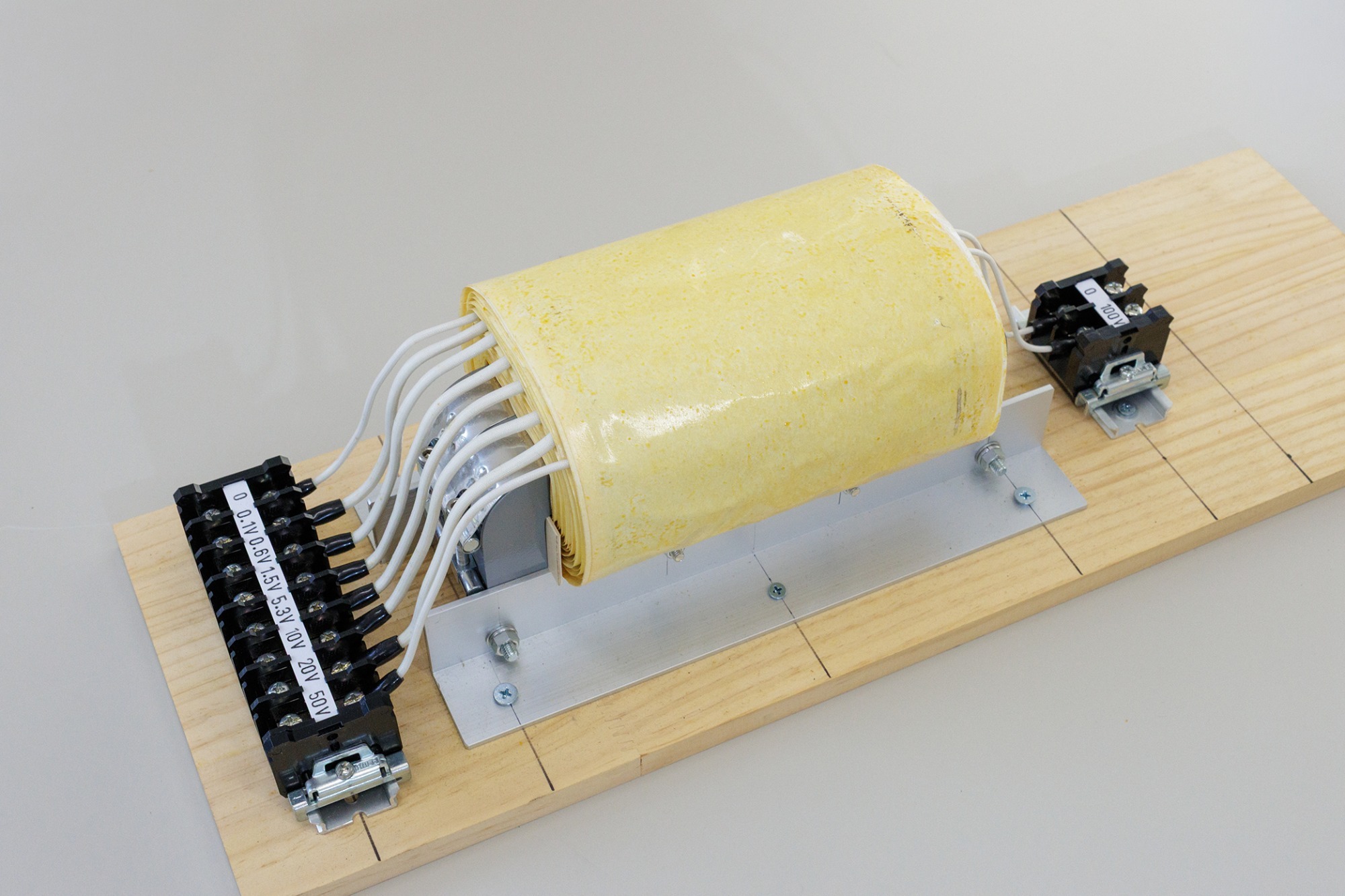

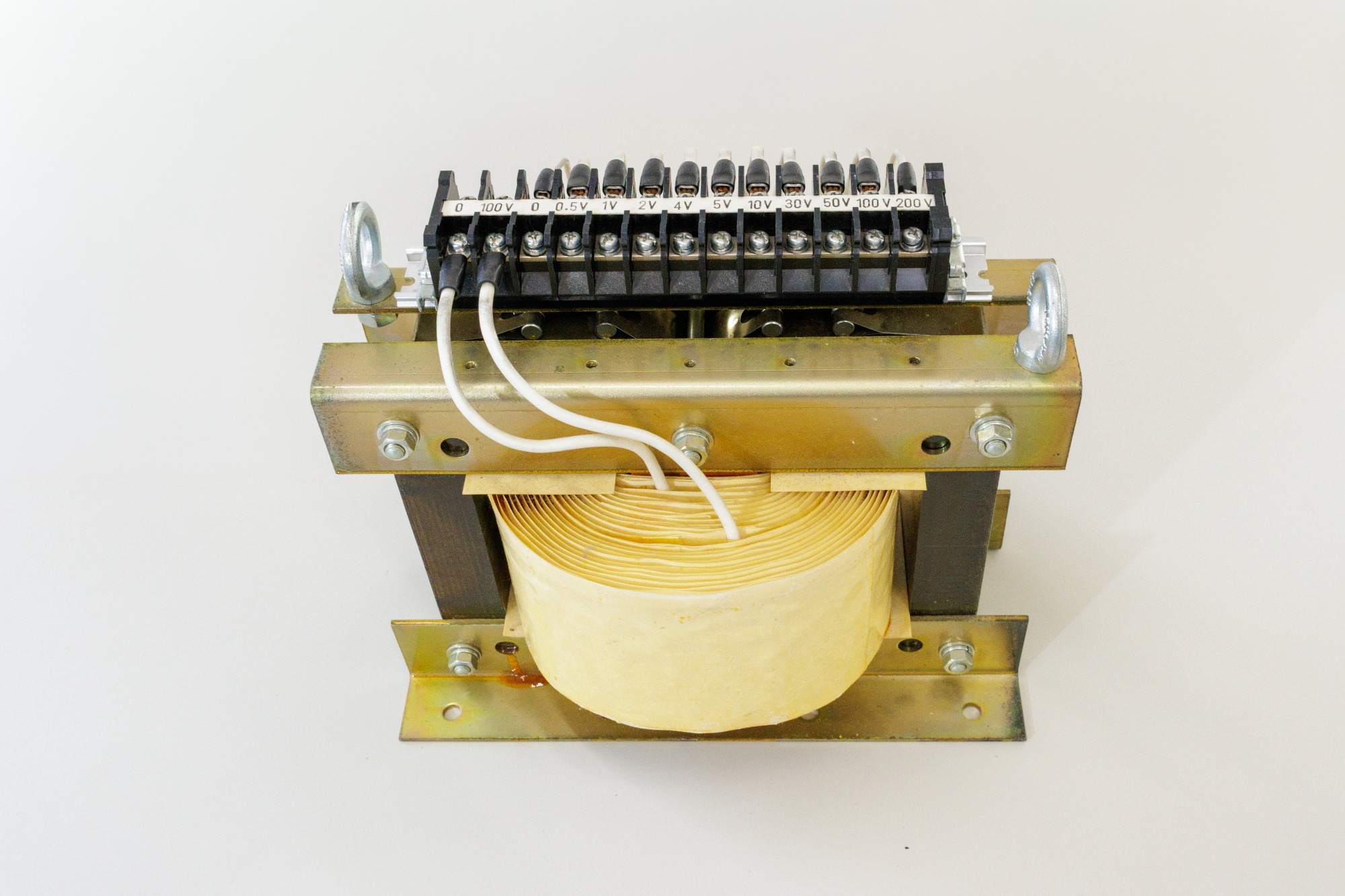

数十Hzから数十kHzまで周波数範囲が広いトランスや、多数のタップを持つトランスなどオーダーメイドを承っております。
容量、1次側/2次側電圧、周波数範囲、希望サイズ等のご希望により設計から製作可能です。

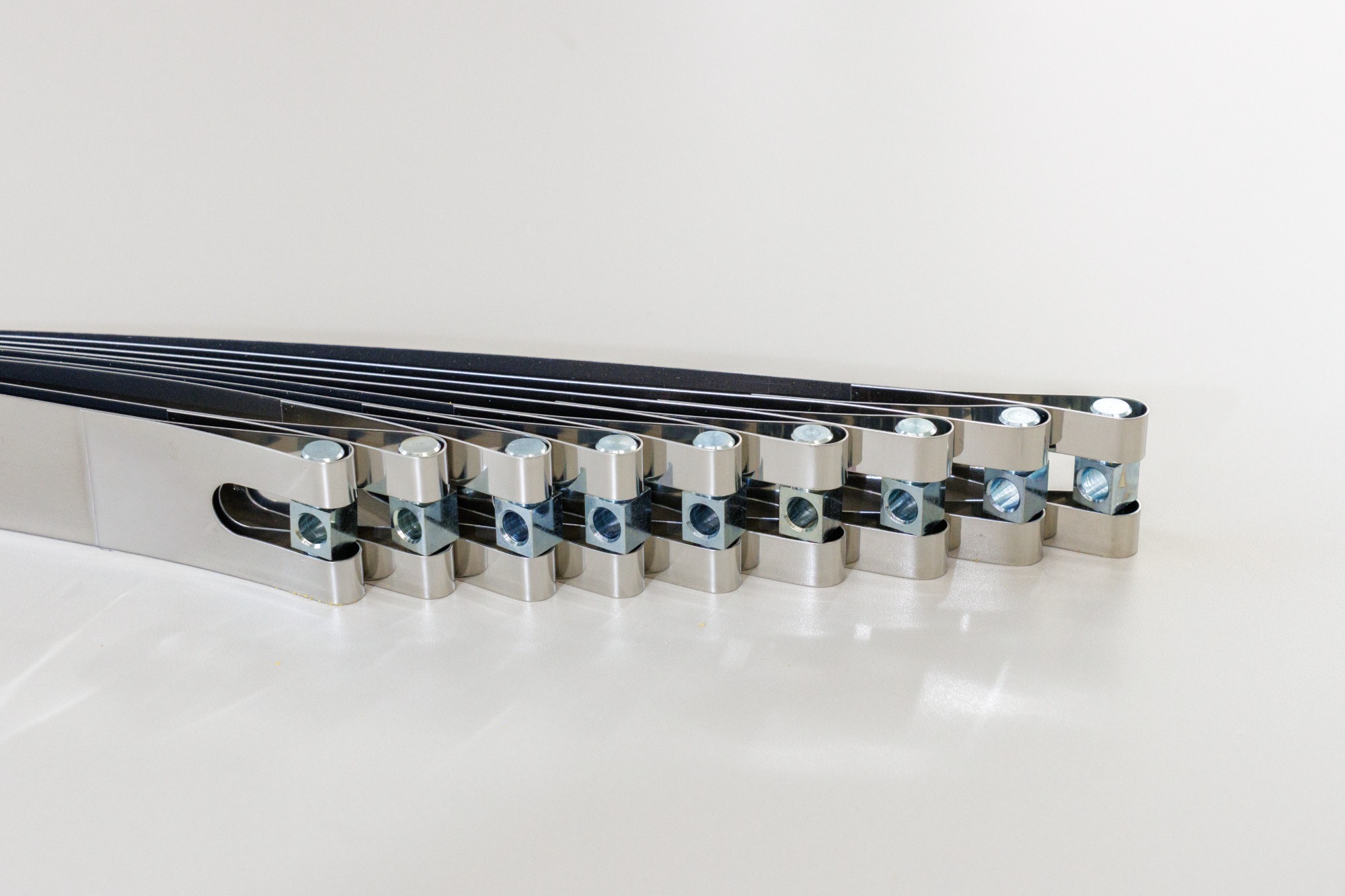

カットコアトランス

カットコアを使用したトランスです。
カットコア特有の材料選択と設計の自由度から、様々な用途に対応できます。ファインメット(R)を使用したオーディオ用のトランスや極薄珪素、アモルファスを使用した、高周波用トランス/リアクトル、また珪素鋼帯を使用した大小様々な電源用トランスなどを、ご要望に応じて設計・製作しております。

OIトランス

ＯＩコアを使用した、薄型、軽量の電源トランスです。同じ容量の他の電源トランスと比べ20％～30％薄型になります。

VAシリーズ　外形寸法、重量表

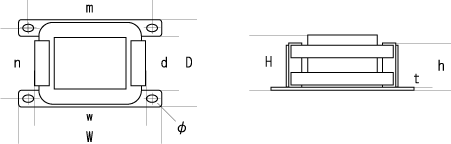

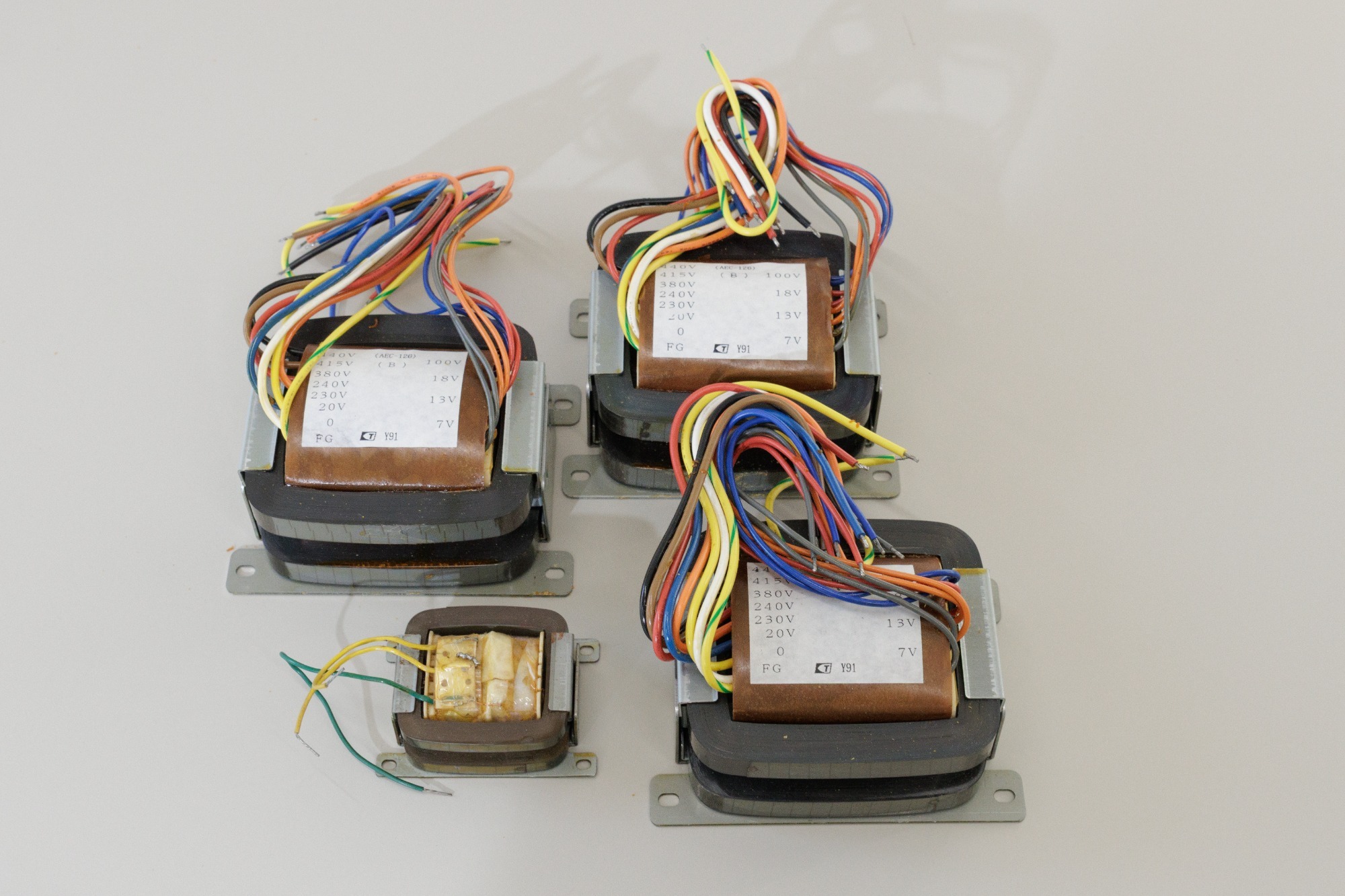

小VAシリーズ　外形寸法、重量

型名	W (mm)	D (mm)	H (mm)	w (mm)	d (mm)	h (mm)	m (mm)	n (mm)	φ (mm)	ｔ (mm)	鉄心重量 (kg)	製品重量 (概算kg)
OI-8	73	50	32	59.5	34	25.5	64	42	3.5x5	1.0	0.178	0.30
OI-12	75	53	34	61.5	35	27.0	66	44	3.5x5	1.0	0.209	0.35
OI-18	82	57	36	68.0	37	28.5	73	47	3.5x5	1.0	0.273	0.45
OI-24	87	62	40	72.0	40	31.5	77	51	3.5x5	1.0	0.343	0.54
OI-32	94	66	43	77.0	41	34.0	82	54	4.5x6	1.2	0.410	0.68
OI-44	97	69	45	80.0	42	36.0	85	56	4.5x6	1.2	0.488	0.82
OI-56	103	74	47	85.5	45	38.0	91	60	4.5x6	1.2	0.601	1.03
OI-70	107	78	50	90.0	46	40.0	95	62	4.5x6	1.2	0.693	1.16
OI-88	115	85	53	98.0	51	43.0	102	68	4.5x7	1.2	0.885	1.53
OI-108	125	94	57	107.5	56	46.5	112	75	4.5x7	1.2	1.163	1.94
OI-132	135	99	62	115.0	59	50.5	119	79	5.5x8	1.6	1.450	2.42
OI-156	138	102	64	118.0	61	52.5	122	82	5.5x8	1.6	1.622	2.70

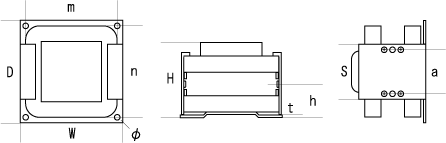

大VAシリーズ　外形寸法、重量

型名	W (mm)	D (mm)	H (mm)	S (mm)	a (mm)	h (mm)	m (mm)	n (mm)	φ (mm)	ｔ (mm)	鉄心重量 (kg)	製品重量 (概算kg)
OI-200	109	114	72	66	52	30.0	98	103	6.0	2.0	1.822	2.80
OI-250	115	126	79	71	57	33.0	103	114	6.0	2.0	2.535	3.90
OI-320	121	136	85	76	62	35.5	108	124	6.0	2.0	3.231	4.97
OI-400	126	146	92	79	65	38.5	113	133	6.0	2.0	3.917	6.03
OI-500	133	156	98	83	69	41.0	119	142	7.5	2.0	4.815	7.41
OI-630	138	170	107	89	75	44.5	124	156	7.5	2.0	6.293	9.68
OI-800	146	183	115	94	80	48.0	132	168	7.5	2.0	7.856	12.10
OI-1000	154	194	122	99	85	51.0	140	180	7.5	2.0	9.364	14.40
