コア

カットコア

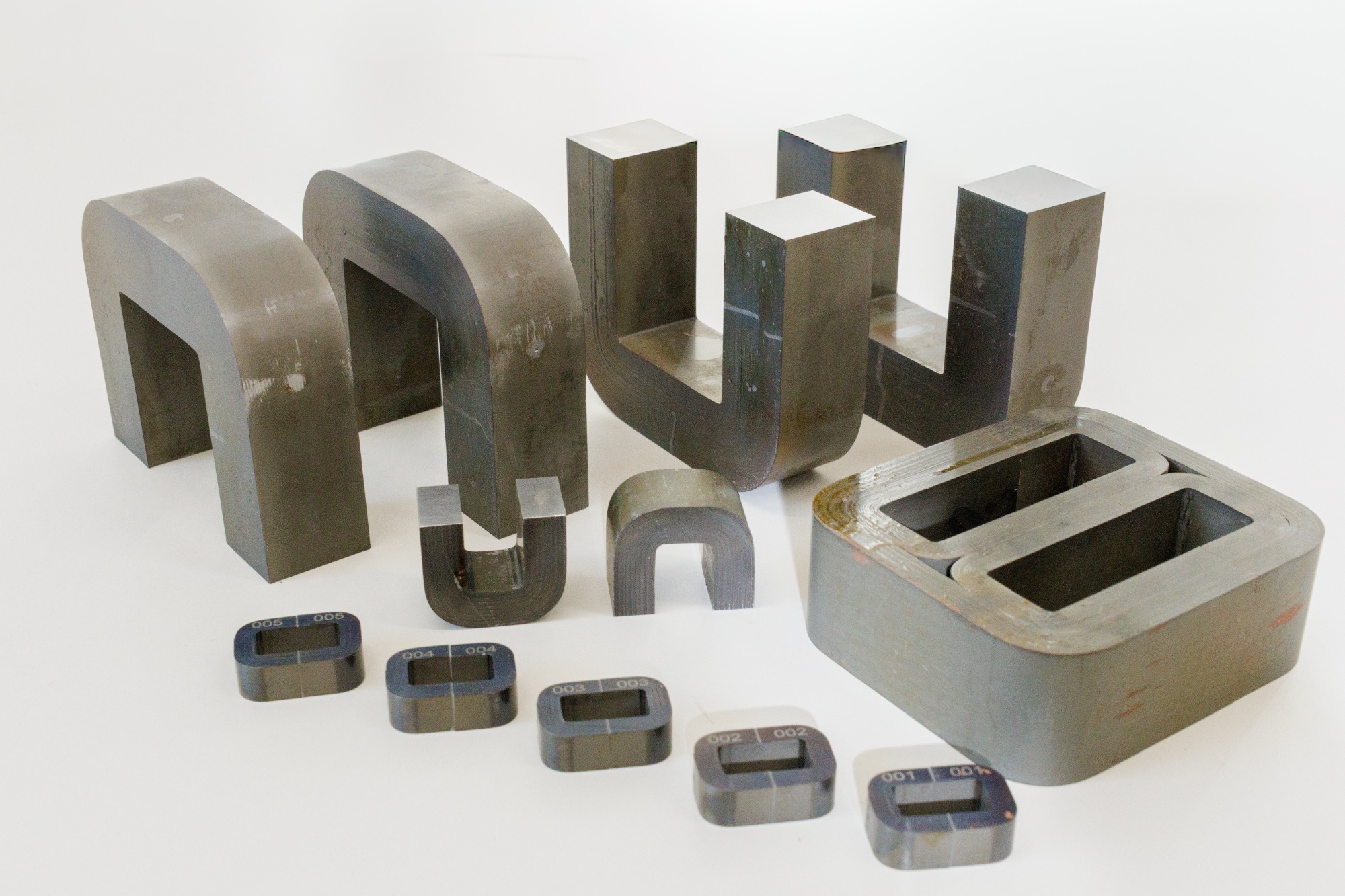

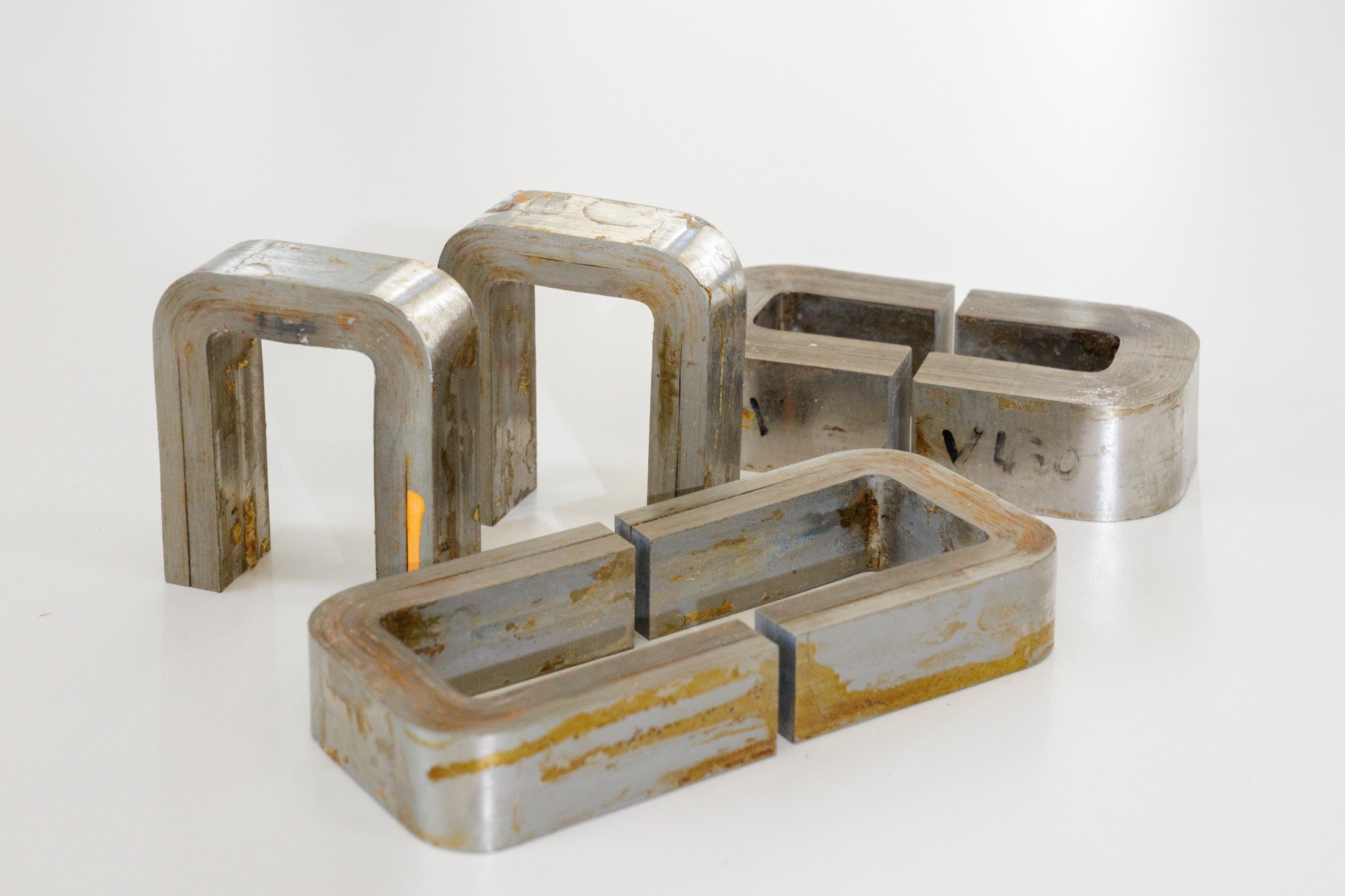

カットコア

各種磁性材料の帯を角型、丸型のコアに巻加工し、焼頓、接着、研磨等の加工を加え、コアを２つ以上に切断したものです。多くの磁性材料に適応します。 コアは日本巻鉄心工業会の標準品に加え、お客様のご要望により様々な寸法、形状加工に対応いたします。

カットコア

特徴

  • 磁気特性をいかしやすい
  • 組立工数を低減させる
  • 小型化、軽量化にむいている
  • 自由度の高い設計が可能

材料

方向性・無方向性珪素鋼帯、極薄珪素鋼帯、アモルファス、
スーパーＥコア、ファインメット

丸型巻鉄心

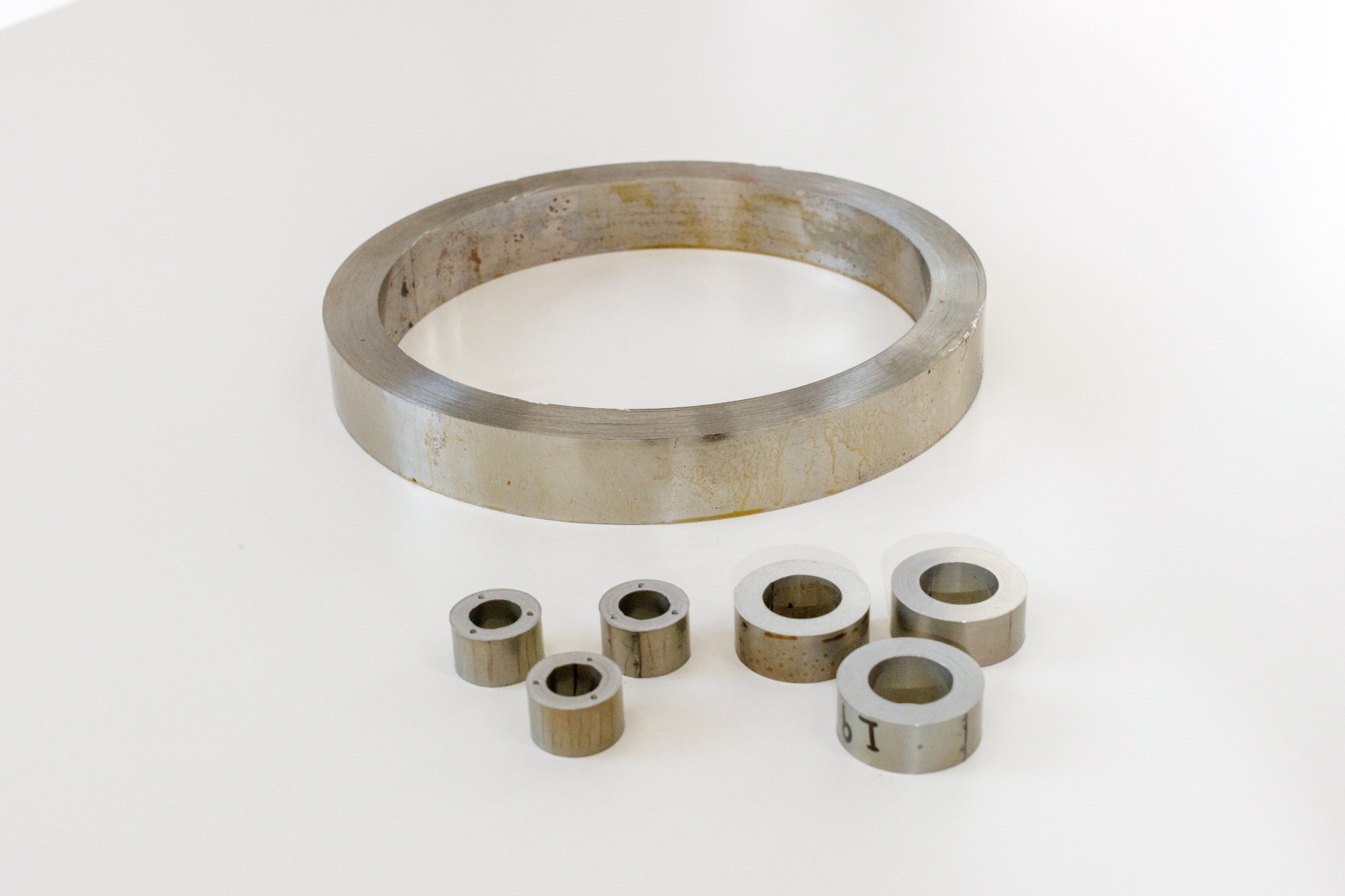

丸型巻鉄心（トロイダルコア）

各種磁性材料を丸型に加工したコアです。ほぼ全ての磁性材料に適応します。
切断加工が無いため、材料特性を最大限にいかせるコアです。
サイズは内径8φ、巾5mmの小型のコアから、外形1,500φ、重量5tまでの大型のコアまで、様々な寸法に加工いたします。

特徴

  • 磁気特性を最大限発揮できる
  • 小型化、軽量化にむいている

材料

方向性・無方向性珪素鋼帯、極薄珪素鋼帯、アモルファス、
スーパーEコア、ファインメット、パーマロイ、フェライト

OIコア

OIコア

丸みを帯びた角型巻鉄心と短冊コアの組み合わせです。
標準指定の金具、ボビン（小VAシリーズ）を使ったＯＩトランス用のコアです。
標準品のみとなります。

特徴

  • 組立てが簡単で工数が少なく、作業時間の短縮になる。
  • 他のコアを使った場合よりも薄型、軽量になる。
  • 量産に適している。

材料

方向性珪素鋼帯

フェライトコア

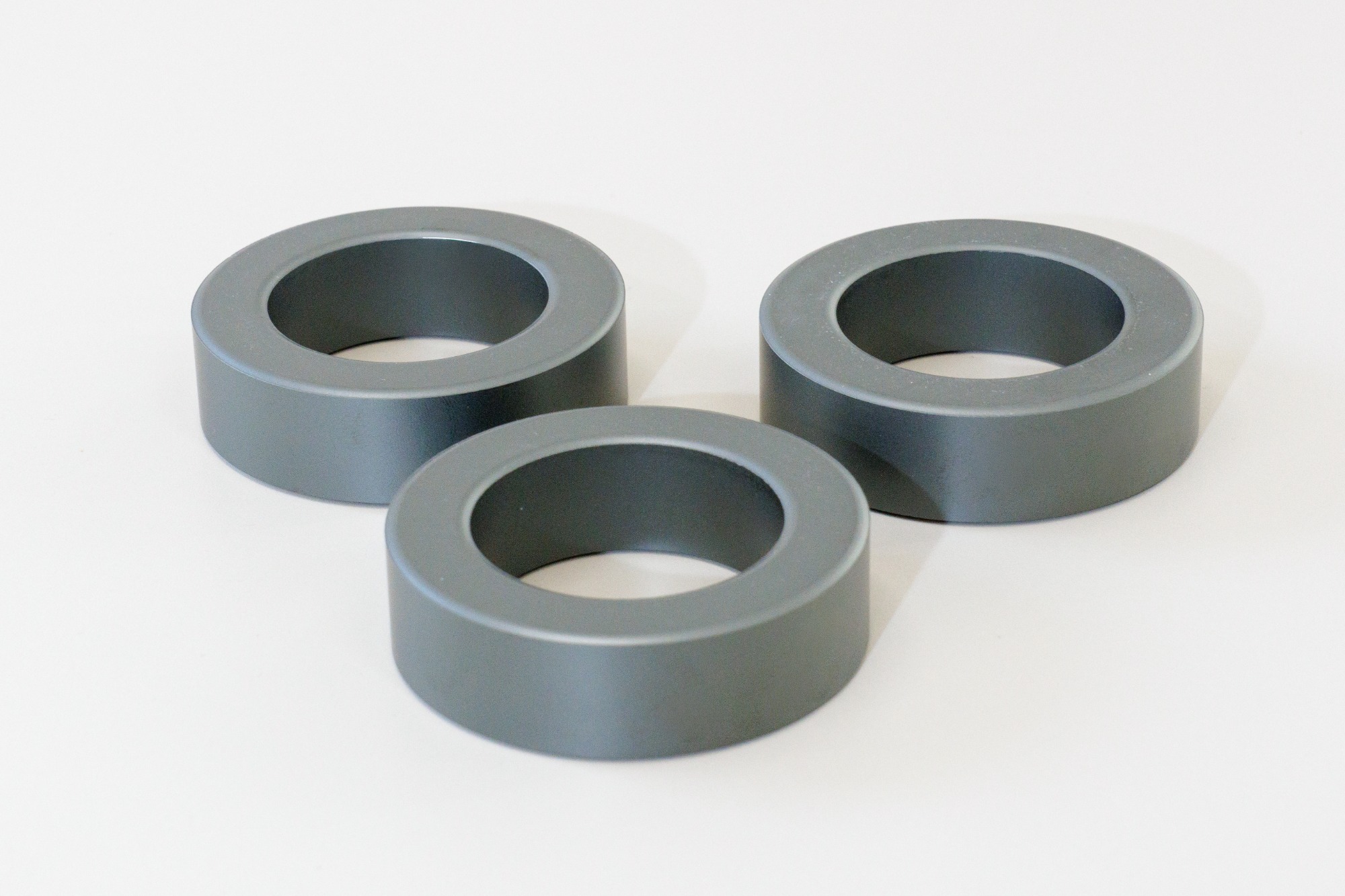

フェライトコア

フェライトコア

主成分が酸化鉄で、用途により、マンガン亜鉛、ニッケル亜鉛
銅亜鉛などを添加した磁性材料です。

特徴

  • 透磁率と電気抵抗が高く、高周波領域での損失が小さいため、高周波用のインダクタ、トランス、ノイズフィルタ等に適している。
短冊コア

短冊コア

各種磁性材料の帯を切断したコアです。小型から超大型まで
様々な仕様、形状に合わせたカットが可能です。

材料

方向性・無方向性珪素鋼帯、スーパーＥコア

EIコア

EIコア

各種磁性材料の帯をＥ型、Ｉ型に打ち抜き、加工したコアです。

材料

方向性・無方向性珪素鋼帯、パーマロイ

ラップコア

ラップコア

珪素鋼帯を切断し、角型巻鉄心型に加工、整形したコアです。
接着を行わず、切断箇所を重ね合わせてコアとして使用します。

特徴

  • 接着や研磨が無いため、材料特性に近い理想的な磁気特性を持つ。

材料

方向性珪素鋼帯

ギャップコア

ギャップコア

丸型、角型巻鉄心の1箇所をカットしたコアです。電流センサー用として多く使用され、自動車のハイブリッド化、電気化等により、その需要は拡大しています。

特徴

  • 切断箇所にホール素子を挿入し利用する比較的工数の掛からないセンサー作成が可能となる。

材料

方向性珪素鋼帯、極薄珪素鋼帯、アモルファス、スーパーEコア、ファインメット

標準カットコア（CSシリーズ）寸法表

標準カットコア
寸法表
型名 a(mm) b(mm) c(mm) d(mm) e(mm) f(mm) R(mm) ℓ(cm) Ae(cm²) m(kg)
CS-6.3 ±0.4 -0 -0 +0.5 +1.6 +2.3
10 11 33 20 31 53 1.5 11.7 1.92 0.172
0
CS-8 ±0.6 -0 -0 +0.5 +2.0 +2.7
11 13 30 20 35 52 1.5 11.8 2.11 0.191
0
CS-10 ±0.6 -0 -0 +0.5 +2.0 +2.7
11 13 40 20 35 62 1.5 13.8 2.11 0.223
0
CS-16A ±0.6 -0 -0 +0.5 +2.0 +2.7
11 13 40 25 35 62 1.5 13.8 2.64 0.279
0
CS-16B ±0.6 -0 -0 +0.5 +2.0 +2.7
11 13 50 25 35 72 1.5 15.8 2.64 0.319
0
CS-20 ±0.6 -0 -0 +0.5 +2.0 +2.7
11 13 50 30 35 72 1.5 15.8 3.17 0.383
0
CS-25 ±0.6 -0 -0 +0.5 +2.0 +2.7
13 15 56 25 41 82 2.0 17.9 3.12 0.428
0
CS-32 ±0.6 -0 -0 +0.5 +2.0 +2.7
13 15 56 30 41 82 2.0 17.9 3.74 0.514
0
CS-40 ±0.6 -0 -0 +0.5 +2.0 +2.7
13 15 56 35 41 82 2.0 17.9 4.37 0.599
0
CS-50 ±0.6 -0 -0 +0.5 +2.0 +4.2
16 20 70 25 52 102 2.0 22.7 3.84 0.666
0
CS-63 ±0.6 -0 -0 +0.5 +2.0 +4.2
16 20 70 30 52 102 2.0 22.7 4.61 0.800
0
CS-80 ±0.6 -0 -0 +1.0 +2.0 +4.2
16 20 70 40 52 102 2.0 22.7 6.14 1.07
0
CS-100 ±0.6 -0 -0 +1.0 +2.0 +4.2
16 20 70 45 52 102 2.0 22.7 6.91 1.20
0
CS-125 ±0.6 -0 -0 +1.0 +2.0 +4.2
19 25 83 35 63 121 3.0 27.1 6.38 1.32
0
CS-160 ±0.6 -0 -0 +1.0 +2.0 +4.2
19 25 83 40 63 121 3.0 27.1 7.30 1.51
0
CS-200 ±0.6 -0 -0 +1.0 +2.0 +4.2
19 25 83 50 63 121 3.0 27.1 9.12 1.89
0
CS-250 ±0.6 -0 -0 +1.0 +2.0 +4.2
19 25 90 60 63 128 3.0 28.5 10.9 2.38
0
CS-320 ±0.8 -0 -0 +1.0 +2.4 +4.6
22 35 85 50 79 129 3.0 30.4 10.6 2.46
0
CS-400 ±0.8 -0 -0 +1.0 +2.4 +4.6
22 35 85 65 79 129 3.0 30.4 13.7 3.19
0
CS-500 ±0.8 -0 -0 +1.0 +2.4 +4.6
25 40 85 55 90 135 3.0 32.3 13.2 3.27
0
CS-630 ±0.8 -0 -0 +1.0 +2.4 +4.6
25 40 85 70 90 135 3.0 32.3 16.8 4.16
0
CS-800A ±0.8 -0 -0 +1.5 +2.4 +4.6
25 40 85 85 90 135 3.0 32.3 20.4 5.05
0
CS-800B ±0.8 -0 -0 +1.5 +2.4 +4.6
30 40 95 85 100 155 3.0 35.9 24.5 6.72
0
CS-1000 ±1.2 -0 -0 +1.5 +3.2 +5.4
33 40 105 85 106 171 3.0 38.9 26.9 8.00
0
